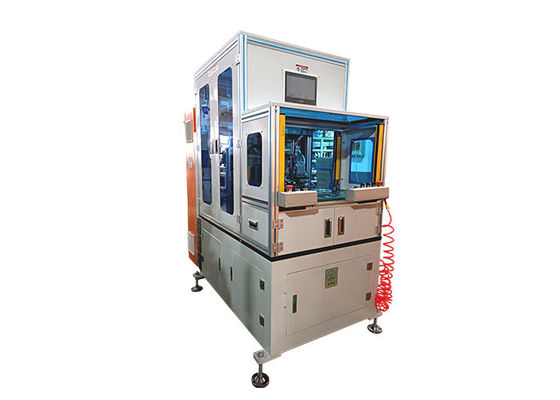

Çevirme masası çift taraflı statör bağlama makinesi
Ürün Özetleri
Çevirme masası Çift taraflı statör bağlama makinesi 7 servo tarafından çalıştırılır Bağlama endüstrisi motoru sarma bobinleri (1) Çift Taraflı Stator Bobin Bağlama Makinesi'nin Ana Özellikleri A. İki istasyona sahip, biri bağlama, diğeri yükleme/toplama istasyonlarına sahip bir çevirme masasına ...
Ürün Özel Nitelikleri
Döner Tabla Stator Bağlama Makinesi
,7 Servo Stator Bağlama Makinesi
,Yedi Servo Stator Bağlama Makinesi
Temel Özellikler
Ticaret Mülkleri
Ürün Tanımı
Çevirme masası Çift taraflı statör bağlama makinesi 7 servo tarafından çalıştırılır Bağlama endüstrisi motoru sarma bobinleri
(1) Çift Taraflı Stator Bobin Bağlama Makinesi'nin Ana Özellikleri
A. İki istasyona sahip, biri bağlama, diğeri yükleme/toplama istasyonlarına sahip bir çevirme masasına sahiptir.
B. Stator sarma bobinlerinin her iki tarafını otomatik olarak bağlamak için iki iğneyi kabul etmek;
C. Yedi iğne servo motorlarını kontrol etmek için PLC kontrol sistemini benimsemek;
D. Ana spindle, statör indeksleme ve her iki iğne salınımı da servo motorlar tarafından çalıştırılır.
E. Her iki bobin ucunun yüksekliğinin ayarlanması, 19 ~ 60mm ayar aralığındaki servo kontrolü ile otomatiktir;
F. Yığın yüksekliğinin ayarlanması servo kontrolü ile otomatiktir;
G. Ayrı tip alet tasarımı;
H. Hata teşhisi fonksiyonu ile;
I. Düğme dükme, aralık dükme, atlama dükme veya süslü dükme yapabilir;
J. Otomatik besleme, kesme ve sıkma mekanizması ile donatılmıştır.
K. Dikişlerin sıkma derecesini ayarlamak için gerim yapısı ile tasarlanmıştır.
L. İpi bağlama, yakma ve düğümleme otomatiktir.
M. Otomatik yağlama sistemi isteğe bağlıdır.
N. Yere sabitlenmiş ipli sarmalların (silindrik sarmallar) desteği isteğe bağlıdır.
Kabloya herhangi bir hasarı önlemek için sabitleme;
P. Güvenlik ızgarası ile donatılmış, sinyallere göre otomatik olarak sıfırlanır.
Q. Bağlı güvenlik/ergonomik gereksinimleri karşılayabilir.
R. Kapalı dış koruyucu kapağı ile;
S. Bakım için uygun büyük güvenlik pencereleri ile;
T. Operatör ayakta çalışır.
U. Makineyi çalıştırmak için düğmeye her iki elle basmak;
V. Değişim süresi:
* Yığın yüksekliği değişikliği: ≈1 dakikada; (bağlı parametreler doğrudan HMI'de çağrılabilir, çok fazla zaman almaz)
Araç plaka değişikliği: ≈5 dakikalık; (2 istasyon değiştirilmelidir)
(2) Stator Bağlama Makinesi'nin Teknik Parametreleri
| Döner masası iki taraflı statör bağlama makinesi 7 servo tarafından çalıştırılır | |
| Makine modeli | SMT-BZ7Z2 |
| Stator kimliği | 40~100mm |
| Stator OD | En fazla 150 mm. |
| Yığın uzunluğu | 30~150mm |
| Asma yüksekliği | 19~60mm |
| Bağlama modu | İnişle çıkış/ ara ara çıkış/ süslü bağlama |
| Bağlama hızı | 0.5~1.0 saniye / dikiş |
| Güç | 380V/50/60HZ 3.5KW |
| Makine ağırlığı | Yaklaşık 800kg. |
| Makine boyutu | L1600*W900*H1900mm |
(3) Stator Bağlama Makinesi Uygulama
Ev aletleri motorları, endüstri motorları, su pompası motorları ve diğer birçok indüksiyon motorları gibi çeşitli motorlar için uygundur.Bu makine çalışabilir..
(4) Stator Bağlama Makinesi'nin Ana Bölümü
PLC denetleyicisi: Siemens (Almanya);
Servo sistemi: Siemens (Almanya);
HMI: Siemens (Almanya);
Sensör elemanı: OMRON ((Japonya), SCHNEIDER ((Fransa);
Plug-in sensörü: OMRON ((Japonya);
Diğer elektrikli eleman: SCHNEIDER (Fransa).
*Eğer SCHNEIDER'de bazı belirli bileşenler mevcut değilse, bunların yerine IDEC (Japonya) ve Delixi (Çin) kullanılacaktır;
Vuruş topu: HIWIN ((Taiwan);
Saklama: NSK ((Japonya), SKF ((İsveç);
Pnömatik eleman: AIRTAC (Taiwan); veya SMC (Japonya)
Hava basıncı: 0.6 ~ 1MPa;
Güç: gerçek konfigürasyona göre;
Güç kaynağı: üç fazlı 380V/60Hz;
Ağırlık: ≈1200Kg; ((referans için, gerçek konfigürasyona göre)
Boyut mm: L1600×W900×H1900 (referans için, gerçek konfigürasyona göre)
(5) Ayrıntılar gösteriyor
Elektrik dolabı - alet plakaları ve çalma plakaları - otomatik yağlama sistemi - ip gerilmesini kontrol etmek için gergici
