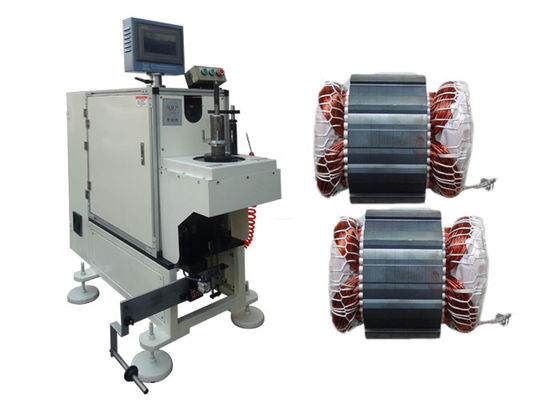

Otomatik Bağlama Makinesi Çift Taraflı Stator Bobin Sonu Motor Sarma Makinesi SMT - DB100
Bu stator bobini uç bağlama makinesi dikey yükleme yapısını benimser, her biri stator bobinlerinin her iki tarafını döşemek için iki iğne ile donatılmıştır.İğne hareketi, bağlama işini tamamlamak için servo tahrik sistemi tarafından kontrol edilir.Ana mil hızı ayarlanabilir.Bağlama tipi, bağcık yuvası bağcık, aralık yuva bağcık ve süslü bağcık, Endüstriyel programlanabilir PLC ve HMI'da ayarlanabilir.Bu bağlama makinesi, birden fazla türün, daha az verimin veya daha fazla kurşun tel statorunun bağlanması için uygundur.Olgun ve ileri bir teknolojiye sahiptir;makine kalitesi güvenilirdir;ve çalıştırması ve bakımı kolaydır.
(1) Ana Teknik Bilgiler
| modeli | DB100 |
| Yığın Yüksekliği | 10-100 mm |
| stator kimliği | 35-120mm |
| stator dış çapı | ≤160mm |
| Bobin yüksekliği | ≤40mm |
| Bağcık Modu | Yuvaya/aralık yuvasına/Fantezi bağcıklara göre yuva |
| Bağlama Hızı | yaklaşık 0.7s/s |
| Güç kaynağı | 220V/50/60Hz 2Kw |
| Ağırlık | 600kgs |
| makine boyutu | (U)1000*(G)600*(Y)1150mm |
(2) Avantaj
Bu makine, servo tahrikli sistem, CNC kontrol tasarımı ve HIM programını benimser.
İndeksleme servo sistem tarafından yürütülür.Slot bağlama, aralıklı bağlama ve süslü bağlama gibi farklı bağlama modu ayarlanabilir.
Ana mil servo kontrol sistemini benimser.Dönme hızı ayarlanabilir.
Servo sistem tarafından tahrik edilen iki iğne, aynı anda üst ve alt bobini bağlar.
Makine otomatik olarak ipliği besleyebilir ve ipliği kesebilir.Düğüm atmaya gerek yok.
Takım değişimi hızlı ve kullanışlıdır.Stator yığını uzunluk aralığı 50-130 mm'dir.
Bağlama gerilimi ayarlanabilir,
Üretim kapasitesi ≤1s/slot.
Bakır tel geçmeli ve tel emaye kırık olmamalıdır.
Birincil yeterlilik oranı ≥98,5, yeniden çalışmadan sonra oran ≥99.5
makinesi güvenlik ızgarası koruma sistemini benimser.Operatörün çalışırken ayakta durması gerekir.
Makine, güvenliği sağlamak için iki eli aynı anda başlat düğmesini benimser.
(3) Makine Ana Karakteristik
1. Endüstriyel PLC'yi, insan-bilgisayar arayüzünü ve yatay çerçeve yapı tasarımını uyarlayan servo sistem makinesi, bağlama işlemini doğru bir şekilde kontrol eder.
2. Slot bağlama, aralık bağlama ve fantezi bağlama gibi farklı bağlama yöntemleri programlanabilir.
3. Bu makine, yüksek sargı askısına sahip büyük stator için uygundur.
4. Takım, stator hızlı yükleme ve boşaltma için hareketli ve uygundur, dolayısıyla emek gücünü etkili bir şekilde azaltır.
(4)OEM/ODM
Şirket ağırlıklı olarak motor makine ve ekipmanları üretmektedir.Ürünlerimiz ağırlıklı olarak otomatik sarma makinesi, bağlama makinesi, yerleştirme makinesi, şekillendirme makinesi, şekillendirme makinesi vb. İçerir. Elektromekanik tam otomatik fabrika üretim kapasitesini geliştirmek için denizaşırı ileri teknoloji ve süreçleri ve kurumsal iradeyi benimsiyoruz, en istikrarlı kalite ve müşteri hizmetleri ile en büyük güven.
Müşterilerin farklı ihtiyaçlarını karşılamak ve parlak bir kariyer yaratmak için "akıl ve insani gelişme, teknoloji ve ilerleme ile aynı anda dünyaya doğru" güvenli, profesyonel ve verimli bir hizmet anlayışı içerisindeyiz.
(5) Üretim Hattı Profili
İyi hizmet, profesyonel ekip ve güvenilir kalite ile SMT, müşteriye farklı türde AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirmesi, üretim bilgisi, personel eğitimi de dahil olmak üzere Anahtar Teslim projelendirme hizmeti sunmaktadır. ve komple anahtar teslimi proje.
(6) Suzhou Akıllı motor Equipment Manufacturing Co., Ltd Hakkında
Suzhou Smart motor Equipment Manufacturing Co., Ltd, Çin'de motor üretim ekipmanları tasarlama, üretme ve satma konusunda uzmanlaşmış yüksek teknoloji anahtar kuruluşlarından biridir.Şirketin şu anda yaklaşık 20.000 metrekarelik inşaat alanı ve yüzlerce gelişmiş üretim ve test ekipmanı seti ile 30'dan fazla mühendis ve teknisyen de dahil olmak üzere yaklaşık 150 çalışanı var.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
