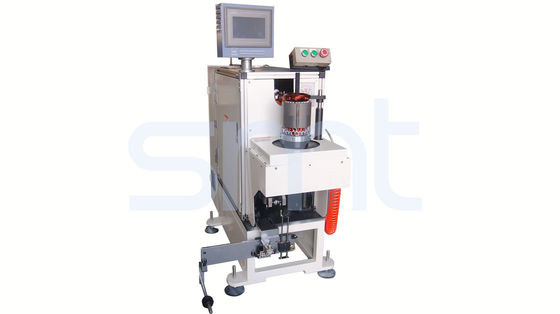

Tek Taraflı Yüksek Verimli Bobin Bağlama Makinesi, Otomatik Stator Sarma Makinesi

Single Side High Efficiency Coil Lacing Machine , Automatic Stator Winding Machine

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: SMT
Sertifika: ISO / SGS Audit
Model numarası: SMT - DB100

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 Set
Fiyat: Negotiable
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 65 - 75 ay
Ödeme koşulları: T/T, L/C
Yetenek temini: 1 adet / 65 - 75 ay
Şimdi başvurun
Detaylı ürün tanımı
Adı: Otomatik Çift Taraflı Motor Stator Bobin Bağlama Makinesi Stator doz: ≤180mm
Ağırlık: 700kgs Makine boyutu: (L) 1000 * (W) 600 * (H) 1250mm
Belirtimi: özelleştirilmiş çalışma İstasyonu: Çift
Garanti: 12 ay demoulding: Otomatik

Otomatik Çift Taraflı Motor Stator Bobin Sarma Makinesi ISO / SGS Denetimi

Güvenlik, kalite ve verimlilik, bağlama makinemizin köşe taşlarıdır. Son dönüşler "elmas" dikiş deseni ile bağlanır. Her iki taraf da aynı anda bağlanır ve sonunda gerçek bir düğüm bağlanır.
Stator bobinlerinin her bir tarafını bağlamak için her iğneyle iki iğne ile donatılmıştır. Bağlama işlemini tamamlamak için iğne hareketi servo sürücü sistemi tarafından kontrol edilir. Gereken uçların tehlikeli manuel manipülasyonları yoktur. Bir bağlama makinesindeki yaralanma riskini ortadan kaldırmak.

(1) Ana Teknik Bilgiler

model DB100
Yığın Yüksekliği 80-160mm
Stator kimliği 40-120mm
Stator OD ≤180mm
Bobin yüksekliği ≤50mm
Bağlama modu Slot / aralık yuvası / Fantezi bağcık ile yuva
Bağlama hızı 0.8s / s hakkında
Güç kaynağı 220V / 50 / 60Hz 2Kw
Ağırlık 700kgs
Makine boyutu (L), 1000 * (B) 600 (* H) 1250mm

(2) Avantajı

Bu makine servo tahrik sistemi, CNC kontrol tasarımı ve HIM programını benimser.

Endeksleme, servo sistem tarafından tahrik edilir. Yuva bağlama, aralık bağlama ve fantezi bağlama gibi farklı bağlama modu ayarlanabilir.

Ana iş mili servo kontrol sistemini kullanır. Dönüş hızı ayarlanabilir.

Servo sistemle çalışan iki iğne aynı anda üst ve alt bobinler.

Makine otomatik olarak iplik besleyebilir ve dişi kesebilir. Bir düğüm bağlamaya gerek yoktur.

Takım değişimi hızlı ve kullanışlıdır. Stator yığını uzunluk aralığı 50-130 mm'dir.

Bağlanma gerginliği ayarlanabilir,

Üretim kapasitesi ≤1s / yuvası.

Bakır tel geçmeli ve tel emaye kırık olmamalıdır.


(3) Makine Ana Karakteristiği

1. Endüstriyel PLC, insan-bilgisayar arayüzü ve yatay çerçeve-yapı tasarımının uyarlanması, servo sistem makinesi bağlama etkisini doğru bir şekilde kontrol eder.

2. Slot-by-slot bağlama, aralık bağlama ve fantezi bağlama gibi farklı bağlama yöntemleri programlanabilir.

3. Bu makine, yüksek sargılı aşırı askıya sahip büyük stator için uygundur.

4. Takım stator hızlı yükleme ve boşaltma için hareketli ve elverişlidir, dolayısıyla işgücünü etkili bir şekilde azaltır.

(4) OEM / ODM

Şirket ağırlıklı olarak motorlu makine ve ekipman üretmektedir. Ürünlerimiz arasında otomatik sarma makinesi, bağlama makinesi, makine yerleştirme, şekillendirme makinesi, şekillendirme makinesi vb. Bulunmaktadır. Biz almak için en istikrarlı kalite ve müşteri hizmetleri ile elektromekanik tam otomatik fabrika üretim kapasitesini geliştirmek için yurtdışı ileri teknoloji ve süreçleri ve kurumsal irade kabul en büyük güven.

Parlak bir kariyer yaratmak için müşterilerin farklı ihtiyaçlarını karşılamak üzere "ilerleme, teknoloji ve dünyaya ilerleme ile aynı anda, bilgelik ve insanlık yönüyle" güvenli, profesyonel ve verimli bir hizmet anlayışındayız.

(5) Üretim Hattı Profili

Bu lacer makinesi, otomatik bağlama işlemini yapmak için stator bobini için uygundur. Stator bu bobin bağlama makinesine dikey olarak yüklenir; Makine PLC programlamadır. Tek iğne ve tek taraflı otomatik bağlama gibi wokring süreci; iğne transpozisyonu, kancalama, hepsi servo sistem tarafından kontrol edilir. Makine mili frekans hız kontrolünü kullanır. Yuva bağlama, yarık bağlama ve fantezi bağlama gibi yuva tipi, insan-makine arayüzünde ayarlanarak elde edilebilir. Bu lacer manchine özellikle çok ebatlı, düşük çıkışlı veya daha fazla kurşun stator sarım bağlamaya uygulanır.

(6) Suzhou Akıllı motor Ekipman İmalat Co, Ltd hakkında

Suzhou Akıllı motor Equipment Manufacturing Co, Ltd tasarım, üretim ve Çin'de motor üretim ekipmanları satan uzmanlaşmak yüksek teknoloji önemli işletmeler biridir. Şirket şu anda yaklaşık 20.000 metrekare ve yüzlerce gelişmiş üretim ve test ekipmanları ile 30'dan fazla mühendis ve teknisyen dahil olmak üzere yaklaşık 150 çalışanı var.
