Elektrik Motor Stator Sargı Makinesi, Çift İstasyon Motor Sargı Makinesi

Elektrik Motor Stator Sargı Makinesi, Çift İstasyon Motor Sargı Makinesi

Electric Motor Stator Winding Machine , Double Station Motor Winding Machine

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: SMT
Sertifika: SGS / ISO / BV
Model numarası: SR350

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 Set
Fiyat: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Ambalaj bilgileri: Plastik ambalaj filmi, vakum paketi ve kontrplak kutular. Paket boyutu gerçek makine boyutuna bağlı
Teslim süresi: 40-45 gün sonra sipariş
Ödeme koşulları: T / T, L / C
Yetenek temini: Aylık 15 set/ayarlar
Şimdi başvurun
Detaylı ürün tanımı
ad: Elektrik Motoru AC / DC Üretimi için Çift İstasyonlu Motor Sarma Makinesi model: SMT-SR350
Sargı kafası: Çift adet Voltaj: 220v, 50 / 60hz
güç: 1.5KW NW: ≈900Kg
Garanti: 1 yıl renk: Özelleştirilmiş
Vurgulamak:

electric motor coil winding machine

,

ceiling fan winding machine


Elektrik Motoru AC / DC Üretimi için Çift İstasyonlu Motor Sarma Makinesi SMT-SR350


Teknik parametreler



Modeli SMT-SR350
Tel çapı Φ0,3 mm ~ Φ1,2 mm
Sargı formu çapı ≤Φ380mm
Sarma kafası 2 adet
Transfer mesafesi ≤250mm
Sarma hızını boşaltın ≤1500r / dak
Hava basıncı ≥0.4MPa
Güç kaynağı 220V / 50 / 60Hz 1.5Kw
Ağırlık ≈900Kg
Boyut (U) 2000 × (G) 1450 × (Y) 1500mm


Makinenin Kısa Talimatı

Makine "Elektrik Motoru AC / DC Üretimi için Çift İstasyonlu Motor Sarma Makinesi"Elektrik tellerinin otomatik ve sıralı olarak sarım aletlerine sarılması için kullanılır. Çift ayrı iş istasyonları için özeldir.
Operatörlerin bobinleri manuel olarak boşaltması gerekirken, arızalarda düşük maliyetle onarımı kolaydır.


İki grup bobini tek seferde veya ayrı ayrı otomatik olarak sarabilen çift sarım istasyonları ve sarım kafaları ile donatılmıştır.Operatörün bobinleri manuel olarak boşaltması gerekir.Biri sarma, diğeri boşaltılabildiği için yükleme ve boşaltma zamanından tasarruf etmek için iki istasyon ayrı ayrı çalışmaktadır.


1. Motor bobin sarma makinesi uygulaması

Yarı otomatik motor bobin sarma makinesi, fan motoru, masa fan motoru, çamaşır makinesi motoru ve çeşitli küçük motorlar, kare, yuvarlak ve çok katmanlı motor bobini için uygundur.

Motor üretim makinelerinin mükemmel üreticisi ve tedarikçisi olarak Nide Mechanical, profesyonel motor üretim ekipmanları ve motor üretim teknolojisi danışmanlık hizmetleri sağlayabilir.



2. Motor bobin sarma makinesi teknik verileri:



Ürün adı: fan motoru ve çamaşır makinesi motoru için yarı otomatik motor bobin sarma makinesi
Makine rengi: RAL7035 (veya müşterinin ihtiyacına göre)
Tel Çapı: 0,5-1,5 mm;
Salıncak çapı: 500 mm;
Eski Çapı sarma: Maks. 350 mm
Çevirme No. doğruluğu: % 0.2;
Tel besleme kafası: 1-4 adet
Transfer mesafesi: 170-300 mm
Dizi kablo numarası: 1-12;
Çalışma hızı (yüksüz): 0-800 (farklı çaptaki tellere göre, hız kademesiz olarak ayarlanabilir, belirgin titreşim veya gürültü yok;)
Maksimum dönüş hızı: 1600R.PM
Makine üretkenliği: yaklaşık 1000 adet / 8 saat
Güç girişi: 220V / 50Hz
Hava basıncı: 0.5-0.8MPa
Güç: 0.75KW
Ana motor gücü: 2.2KW-6P;
Frekans dönüştürücü: 2.2KW;
Kare milin etkili uzunluğu: 520mm .;
Kare milin boyutu: 20 * 20 * 625 mm;
Makine Ölçüsü: 1550 mm × 1250 mm × 1450 mm
Makina ağırlığı: ≈ 850kg



3. Motor bobin sarma makinesi özellikleri

Otomatik kanal açma, otomatik kılavuz çekme, operatörün yalnızca sarım kalıbını yerleştirmesi ve alması gerekir ve sarılı bobinleri kalıptan çıkarır.

iki sarmal kare aks mili ile;

düşük titreşim ve düşük gürültü;

Telde kırık veya emaye hasarı yok;

Ana elektrik parçaları ve yatak, yüksek kaliteli motor parçalarını uyarlar;

Dönüş numarası, tel çapı, tel dizme genişliği, transfer mesafesi, sarma yönü ve kablo diziliş yönü kontrolör üzerinde ayarlanabilir;

Tel dizisi: step motor + vidalı çubuk;

Toplam 999 model parametresi ayarlanabilir;

Tel bobin sarımı bittiğinde makine otomatik olarak duracaktır;



4. Motor bobin sarma makinesi resim gösterisi:


Elektrik Motor Stator Sargı Makinesi, Çift İstasyon Motor Sargı Makinesi 0

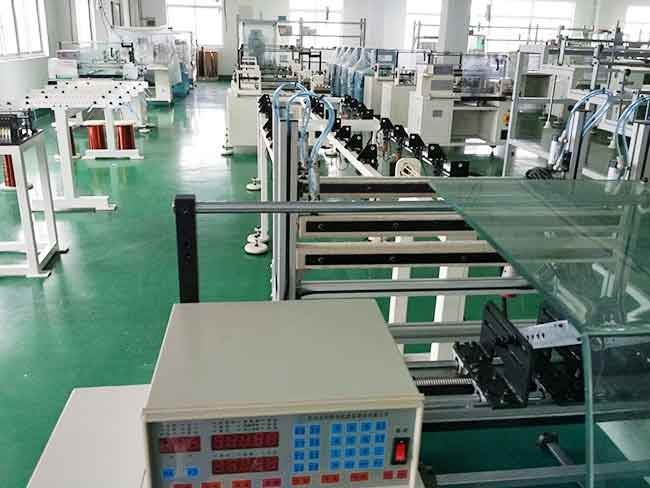

(6) Şirket Profili - Suzhou Smart motor Equipment Manufacturing Co., Ltd

Suzhou Akıllı motor Ekipmanları İmalat Co, Ltd, Ar-Ge konusunda uzmanlaşmış, motor üretimi için otomatik ekipman üretimi ve satışı ile dünyaya ekipman ihraç eden Suzhou şehrinde, Çin'deki bir üreticidir.Şirket şu anda 10'dan fazla mühendis ve teknisyen dahil olmak üzere yaklaşık 81 çalışana sahip olup, yaklaşık 5.000 metrekarelik inşaat alanı ve test edilen yüzlerce gelişmiş üretim ve ekipman seti ile.

Daha harika videolar ve resimler aşağıdaki bağlantılarda bulunabilir.Sizi orada bekliyoruz!
Elektrik Motor Stator Sargı Makinesi, Çift İstasyon Motor Sargı Makinesi 1
