Menşe yeri: | Çin |
Marka adı: | SMT |
Sertifika: | ISO9001/SGS |
Model numarası: | SMT-DR08 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Kontrplak kutu veya sadece gereği olarak yapmak. |
Teslim süresi: | 5 - 9 hafta |
Ödeme koşulları: | T / T, L / C |
Yetenek temini: | 1 adet / 5 - 8 hafta |
Adı: | Bobin Dönüşüm Elektrik Motor Üretim Ekipmanları ile Makinası Sarma | Renk: | Beyaz |
---|---|---|---|
Sigara Yük Hızı: | ≤1500r / dakika | El ilanı: | 200mm |
aktarım Numarası: | 2-6pcs | Güç kaynağı: | 220V / 50 / 60Hz 0.75KW |
Ağırlık: | 850kg | Boyut: | (L) 1500 * (B) 1200 * (H) 2100mm |
sarma kafası: | 8pcs | Hava basıncı: | ≥0.45MPa |
Transfer mesafe: | ≥170mm | ||
Vurgulamak: | Otomatik bobin Sarma Makinası,Otomatik tavan Fan Sarma makinesi |

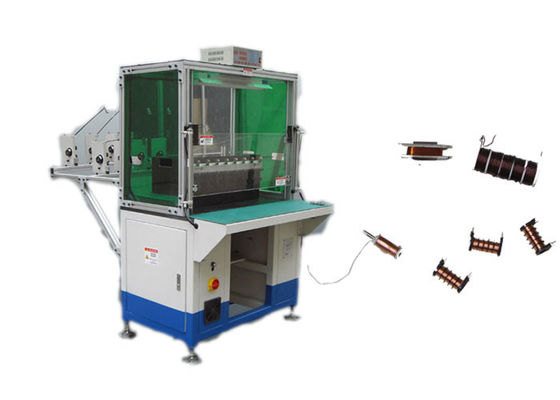

Dönüşüm ile SMT-DR08 Elektrik Motor Sargı Ekipmanları Bobin Sarma Makinesi
Bu makine bir tür tek kafalı ve çift istasyonlu otomatik sarım makinesidir; Bobini otomatik olarak tradsfer'a yerleştirmek; özellikle yüksek slot doldurma oranı, küçük çentik stator için uygundur; Otomatik atlama, otomatik kesme ve otomatik indeksleme gibi sarma modları, bir seferde ardışık olarak bitirilebilir; parametre insan-makine arayüzünde ayarlanabilir, sarma gerilimi ayarlanabilir; sürekli / kesintili sargı yolu elde edin ve 2 kutuplu, 4 kutuplu ve 6 kutuplu bobin sargısını karşılayan
(1) Ana Teknik Parametre
model | DR08 |
Tel çapı | 0.08-0.8mm |
Yüksüz Hız | ≤3000r / dakika |
Sarma kafası | 8pcs |
Çerçeve çapı | 20-120mm |
Max.Transfer mesafesi | ≤250mm |
Hava basıncı | ≥0.4MPa |
Güç kaynağı | 220V / 50 / 60Hz 0.75Kw |
Ağırlık | 850kgs |
boyut | (L) 1500 * (B) 1200 * (H) 2100mm |
(2) Bu makinenin işlem adımları
Yaklaşık 1000pcs / 8 saat, sadece kaba bir fikir, armatür yuva sayısına ve dönüş sayısına bağlıdır.
Mekiği manuel olarak yükleme armatürü, BAŞLAT düğmesine basın, mekik armatürü sarım konumuna getirecek ve otomatik sarma, indeksleme ve tel kesimi tamamlandıktan sonra, servis bitmiş armatürü sarım konumundan çıkartacaktır, operatör bitmiş armatürü boşaltın Bir döngü tamamlandı.
(3) Makine ana işlevi ve karakteristiği
Sarma takımları: Her makinede bir takım sarım takımı ve üç dikey sarım formu vardır.
Tüm takım takımı değiştirilebilir ve yaklaşık 15 dakika sürer.
Pikap iki istasyon yapısıdır. Transfer formunu döndürmek ve endekslemek için servo sistemi kullanır.
Üç telin aynı anda sarılmasına izin verin.
Ana iş mili, servo motor tarafından kontrol edilir. Bobin dönüş sayı doğruluğu ± 1 turdur.
Çalışma dönüş hızı ayarlanabilir. Makine ayrı titreşim ve gürültüye sahip değildir.
Emaye hasarı ve tel kopması yoktur. Bakır tel bittiğinde, makine otomatik olarak duracaktır.
PLC, dönüş sayısını, sarma hızını, takım batma yüksekliğini, takım batma hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesici X ve Y mili servo sistemi benimser. Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım batığı servo sistemi benimser. Takım batığının maksimum segment sayısı 6'dır.
(4) OEM / ODM Profili
Deneyimli mühendisler, yetenekli profesyoneller, mükemmel ekipman, sıkı üretim süreci kontrolü ve geniş kapsama alanı hizmet ağının tüm avantajlarından yararlanarak, müşterilerimize elektrikli motor üretimi için optimize edilmiş bir çözüm sunmak için çalışıyoruz. Şimdiye kadar, Çin'deki büyük pazar payı hariç, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran, vb. Gibi dünya ülkelerine makineler ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi bir servis sonrası.
(5) Üretim Hattı Profili
Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile Nide AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.
(6) Akıllı Hakkında
SMT İttifak Otomasyon (Suzhou) Co, Ltd 2010 yılında kurulan Suzhou Akıllı Motor Equipment Manufacturing Co, Ltd, ve İttifak Otomasyon (Suzhou) Ltd, İttifak Sargı Çin'in yan kuruluşu arasında Çin-ABD ortak girişimidir 1947 yılında kurulmuş olan Equipment, Inc., AWE'nin onlarca yıllık Ar-Ge ve teknoloji deneyimine dayanarak, SMT İttifakı, tamamlayıcı avantajlar ve ortak geliştirme için teknoloji tasarımı, üretim, yönetim ve pazarlama faaliyetlerini entegre etmektedir.
Ürünler esas olarak yeni enerji otomobil motoru, servo motor, jeneratör, üç fazlı motor, pompa motoru, kompresör motoru, ev aletleri motoru ve diğer indüksiyon motorlarında uygulanır. Bir dünya lideri olarak, stator ve rotor çekirdeği montajı, yuva yalıtımı, otomatik sarma, otomatik yerleştirme, otomatik kaynaştırma, otomatik reçine emdirme ve statorun farklı boyut ve slot şekilleri için diğer motor üretim teknolojilerinde belirgin avantajlara sahibiz.
