AC motor stator motor ekipmanları için otomatik dikey bobin sarma makinesi
1. Makine özellikleri:
Makine sekiz çalışma istasyonu ile dört sarma kafaları, yüksek verimlilik özelliği. Makine otomatik olarak yüksek üretim kapasitesi gereksinimi, yüksek yarık dolum oranı, küçük yuvası açılış stator bobin sargı için uygun, düzenli olarak transfer içine rulo koymak. Otomatik atlama, otomatik kesme ve otomatik indeksleme gibi sarma modu, bir seferde arka arkaya tamamlanabilir; Parametre, insan-makine arayüzünde, sürekli / kesintili sargı yolu ile ayarlanabilir ve 2 kutup, 4 kutup ve 6 kutuplu sargı sargısını karşılar.
2. Uygulama
Bu makine 2 kutup için uygundur. 4 kutuplu, 6 kutuplu sargı bobinleri.
3. Operatör adımı
1. makinede güç
2. bu tel tel bu bu motor
3. Sarma parametresini dokunmatik ekrana ayarlayın
4. "Başlat" düğmesine basın
5. Makine otomatik olarak sarma işlemi yapacak
6. sarımı bitirdikten sonra, makine durur
7. Takımdaki kabloyu çıkarın.
4. Otomatik Stator Bobin Sarma Makinesi soruşturma için gerekli bilgi
Müşteri aşağıdaki bilgileri içeren ayrıntılı çizim gönderebilirse daha iyi olacaktır.
1. Stator çizimi
2. Stator sarım çizimi
3. Sarma dağıtım çizimi
4. Diğer teknik gereksinim
Mümkünse, müşteri bize numune gönderebilirse daha iyi olacaktır.

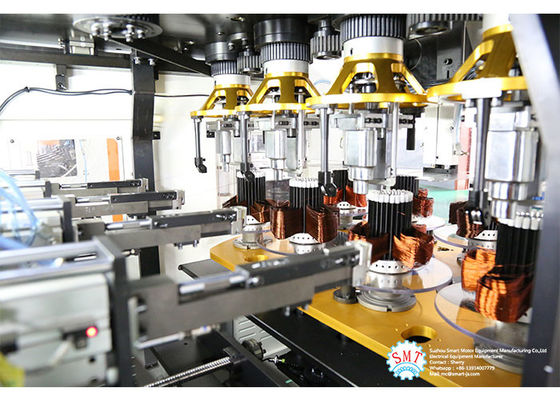

Bu makinede 8 adet sarım istasyonu vardır, dört kafanın tümü birlikte sarılır. Stator bobin sarma makinesi
5. Ana Teknik Veriler
model | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| Sarma kafa | 1 1 1 1 | 2 | 2 |
| Tel Çapı (mm) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ila 1.0 | 0.2 ila 1.0 |
| Boşaltma Hızı | 002500r / dak ≤2500r / dak ≤2500r / dak ≤2000r / dak | 3000 | 3000 |
| Yığın Yüksekliği | Mm80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Sarma hassasiyeti | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Güç kaynağı | 380v / 50 / 60HZ 8Kw 8Kw 9Kw | 7kW | 7kW |
| Hava basıncı | ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Ağırlık | 501350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| boyut (HCM x W x L) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 x 130 x 205 | 135 x 100 x 180 |
6. Makine ana işlevi ve karakteristiği
Sarma takımları: Her makinede bir takım sarım takımı ve üç dikey sarım formu vardır.
Tüm takım takımı değiştirilebilir ve yaklaşık 15 dakika sürer.
Pikap iki istasyon yapısıdır. Transfer formunu döndürmek ve endekslemek için servo sistemi kullanır.
Üç telin aynı anda sarılmasına izin verin.
Ana iş mili, servo motor tarafından kontrol edilir. Bobin dönüş sayı doğruluğu ± 1 turdur.
Çalışma dönüş hızı ayarlanabilir. Makine ayrı titreşim ve gürültüye sahip değildir.
Emaye hasarı ve tel kopması yoktur. Bakır tel bittiğinde, makine otomatik olarak duracaktır.
PLC, dönüş sayısını, sarma hızını, takım batma yüksekliğini, takım batma hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesici X ve Y mili servo sistemi benimser. Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım batığı servo sistemi benimser. Takım batığının maksimum segment sayısı 6'dır.
7. OEM / ODM Profili
Deneyimli mühendisler, yetenekli profesyoneller, mükemmel ekipman, sıkı üretim süreci kontrolü ve geniş kapsama alanı hizmet ağının tüm avantajlarından yararlanarak, müşterilerimize elektrikli motor üretimi için optimize edilmiş bir çözüm sunmak için çalışıyoruz. Şimdiye kadar, Çin'deki büyük pazar payı hariç, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran, vb. Gibi dünya ülkelerine makineler ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi bir servis sonrası.
8. Üretim Hattı Profili
Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile Nide AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.
9. Fabrikamız Hakkında
Yangtze Nehri Deltası'nda ticaret endüstrisi, ticaret merkezi olan Suzhou'da bulunan Smart, Ar-Ge, üretim ve endüksiyonlu motorlu makinelerin satışı konusunda uzmanlaşmıştır. Suzhou fabrikamızda üretilen makinelerimiz ağırlıklı olarak çamaşır makinesi motoru, klima motoru, pompa motoru, bobin motoru, üç fazlı motor, fan motoru ve kompresör motoru vb. Gibi endüksiyon motorlarına uygulanır.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
