Çok Katlı Bobin Elektrik Motor Sarma Makinesi 2.2Kw ISO9001 / SGS

Bir tanım:

Elektrik Motor Bobini Sarma Makinesi / Çok Katmanlı Sarma Makinesi

otomatik bobin sarma makinesi çok bağlantılı ve çok tabakalı sarım için uygundur; 1-8 bobinler aynı anda aynı anda sarılır; otomatik slot değişimi, başlangıç ​​sarım konumu, rölanti başlangıç, rölanti durma, çift uçlu durma, otomatik sıfırlama ve otomatik başlatma kontrol sisteminde ayarlanabilir. Daha yüksek çıkışı kolaylaştırmak için iki alternatif mil vardır; Motor, pompa motoru, klima motoru, üç fazlı makine, vb. gibi her türlü mikro motora uygulanabilir. Dönüş sayısı, kontrolörde tel çapı ayarlanabilir.

B. Sarma Denetleyici:

Burada müşteri tel çapını, dönüş numarasını, bobin numarasını ayarlayabilir ve çıktıyı gösterecektir. Ve müşteri çıkışı önceden ayarlayabilir. Gerekli miktarı ürettikten sonra makine otomatik olarak duracaktır.

C. Uygulamalar:

Bu otomatik bobin sarma makinesi, çok bağlantılı ve çok tabakalı sargı için uygundur. Motor, pompa motoru, klima motoru, üç fazlı makine vb. Her türlü mikro motora uygulanabilir.

(1) Ana Teknik Parametre

(2) Bu makinenin işlem adımları

Bu makinenin üretim verimliliği
Yaklaşık 1000pcs / 8 saat, sadece kaba bir fikir, armatür yuva sayısına ve dönüş sayısına bağlıdır.
Mekiği manuel olarak yükleme armatürü, BAŞLAT düğmesine basın, mekik armatürü sarım konumuna getirecek ve otomatik sarma, indeksleme ve tel kesimi tamamlandıktan sonra, servis bitmiş armatürü sarım konumundan çıkartacaktır, operatör bitmiş armatürü boşaltın Bir döngü tamamlandı.

(3) Makine Ana işlevi ve Karakteristiği

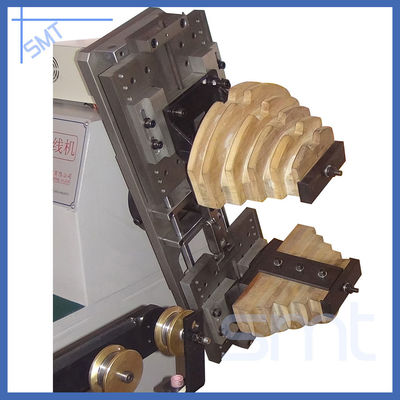

Sarma takımları: Her makinede bir takım sarım takımı ve üç dikey sarım formu vardır.
Tüm takım takımı değiştirilebilir ve yaklaşık 15 dakika sürer.
Pikap iki istasyon yapısıdır. Transfer formunu döndürmek ve endekslemek için servo sistemi kullanır.
Üç telin aynı anda sarılmasına izin verin.
Ana iş mili, servo motor tarafından kontrol edilir. Bobin dönüş sayı doğruluğu ± 1 turdur.
Çalışma dönüş hızı ayarlanabilir. Makine ayrı titreşim ve gürültüye sahip değildir.
Emaye hasarı ve tel kopması yoktur. Bakır tel bittiğinde, makine otomatik olarak duracaktır.
PLC, dönüş sayısını, sarma hızını, takım batma yüksekliğini, takım batma hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesici X ve Y mili servo sistemi benimser. Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım batığı servo sistemi benimser. Takım batığının maksimum segment sayısı 6'dır.

(4) OEM / ODM Profili

Deneyimli mühendisler, yetenekli profesyoneller, mükemmel ekipman, sıkı üretim süreci kontrolü ve geniş kapsama alanı hizmet ağının tüm avantajlarından yararlanarak, müşterilerimize elektrikli motor üretimi için optimize edilmiş bir çözüm sunmak için çalışıyoruz. Şimdiye kadar, Çin'deki büyük pazar payı hariç, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran, vb. Gibi dünya ülkelerine makineler ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi bir servis sonrası.

(5) Üretim Hattı Profili

Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile Nide AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.

(6) Akıllı Hakkında

Yangtze Nehri Deltası'nda ticaret endüstrisi, ticaret merkezi olan Suzhou'da bulunan Smart, Ar-Ge, üretim ve endüksiyonlu motorlu makinelerin satışı konusunda uzmanlaşmıştır. Suzhou fabrikamızda üretilen makinelerimiz ağırlıklı olarak çamaşır makinesi motoru, klima motoru, pompa motoru, bobin motoru, üç fazlı motor, fan motoru ve kompresör motoru vb. Gibi endüksiyon motorlarına uygulanır.
