Servo motor: Mitsubishi
Kontrol sistemi: Yitu Tayvan
Dokunmatik ekran: Tongtai
Sensör: Autonics
Anahtar ve Düğme: Schneider
Diğer elektrikli parçalar: Delixi / Schneider

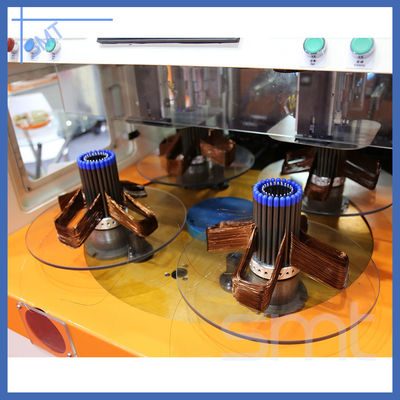

Otomatik Stator Bobin Bakır Tel Yapma Makinesi, tek kafalı ve çift istasyonlu otomatik sarma makinesinin bir türüdür; Bobini otomatik olarak eski haline getirin; özellikle yüksek slot doldurma oranı, küçük çentik stator için uygundur; Otomatik atlama, otomatik kesme ve otomatik indeksleme gibi sarma modları, bir seferde ardışık olarak bitirilebilir; parametresi insan-makine arayüzünde ayarlanabilir, sarma gerilimi ayarlanabilir, sürekli / kesintili sargı yolu elde edilir ve 2 kutuplu, 4 kutuplu ve 6 kutuplu sargı sargısını karşılar.
(1) Ana Teknik Veriler
model | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| Sarma kafa | 1 1 1 1 | 2 | 2 |
| Tel Çapı (mm) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ila 1.0 | 0.2 ila 1.0 |
| Boşaltma Hızı | 002500r / dak ≤2500r / dak ≤2500r / dak ≤2000r / dak | 3000 | 3000 |
| Yığın Yüksekliği | Mm80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Sarma hassasiyeti | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Güç kaynağı | 380v / 50 / 60HZ 8Kw 8Kw 9Kw | 7kW | 7kW |
| Hava basıncı | ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Ağırlık | 501350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| boyut (HCM x W x L) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 x 130 x 205 | 135 x 100 x 180 |
(2) Uygulama
Bu makine, 2 kutuplu, 4 kutuplu ve 6 kutuplu bobin sargıları için uygundur.
(3) Makine ana işlevi ve karakteristiği
Sarma takımları: Her makinede bir takım sarım takımı ve üç dikey sarım formu vardır.
Tüm takım takımı değiştirilebilir ve yaklaşık 15 dakika sürer.
Pikap iki istasyon yapısıdır. Transfer formunu döndürmek ve endekslemek için servo sistemi kullanır.
Üç telin aynı anda sarılmasına izin verin.
Ana iş mili, servo motor tarafından kontrol edilir. Bobin dönüş sayı doğruluğu ± 1 turdur.
Çalışma dönüş hızı ayarlanabilir. Makine ayrı titreşim ve gürültüye sahip değildir.
Emaye hasarı ve tel kopması yoktur. Bakır tel bittiğinde, makine otomatik olarak duracaktır.
PLC, dönüş sayısını, sarma hızını, takım batma yüksekliğini, takım batma hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesici X ve Y mili servo sistemi benimser. Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım batığı servo sistemi benimser. Takım batığının maksimum segment sayısı 6'dır.
(4) OEM / ODM Profili
Deneyimli mühendisler, yetenekli profesyoneller, mükemmel ekipman, sıkı üretim süreci kontrolü ve geniş kapsama alanı hizmet ağının tüm avantajlarından yararlanarak, müşterilerimize elektrikli motor üretimi için optimize edilmiş bir çözüm sunmak için çalışıyoruz. Şimdiye kadar, Çin'deki büyük pazar payı hariç, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran, vb. Gibi dünya ülkelerine makineler ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi bir servis sonrası.
(5) Üretim Hattı Profili
Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile Nide AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
