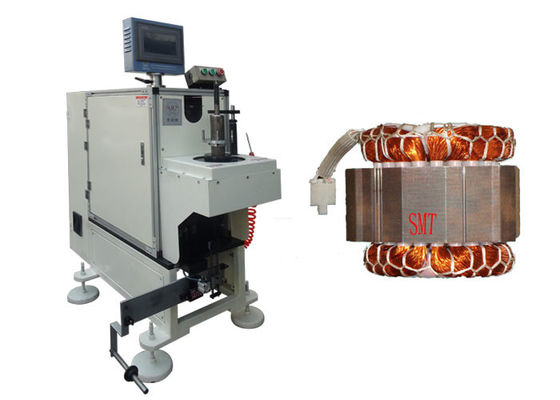

Bu bağlama makinesi, makine gövdesi, iğne, nozul döner parçası, iğne ön ve arka hareketi, nozul salıncak parçası, iğne yukarı ve aşağı hareket kısmı, stator indeksleme parçası, iplik besleme, diş kesme kısmından oluşmaktadır. Bağlama döngüsü sırasında iğne hareketinin mükemmel bir fazlamasını sağlamak için mekanik bir kam tahrikli tahrik sistemine sahiptir. Makine PLC tarafından kontrol edilir, farklı stator yuvası konfigürasyonları, bağlantı yuvası gibi, bağlantı yuvası, ara bağlantı ve fantezi bağlama gibi yuva gibi ayarlanabilir. Makine çalışırken, operatör sadece statorları yüklemeli ve boşaltmalıdır.
(1) Ana Teknik Parametreler
model | SMT-DB100 |
Yığın yüksekliği | 10 ~ 100 mm |
Stator kimliği | Φ35 ~ Φ110mm |
Stator OD | ≤Φ160mm |
Bobin yüksekliği | ≤Φ40mm |
Bağlama modu | Yuvaya göre yuva / Aralık yuvası / Fantezi yuvası |
Bağlama hızı | ≈0.5s / sn |
Güç kaynağı | 380V / 50 / 60Hz 2Kw |
Ağırlık | ≈600Kg |
boyut | (L), 1000 x (B) 600 x (lH) 1150mm |
(2) Makine Kısa Tanıtım
Stator Bobin Kafası Lacing Macine, şekillendirildikten sonra saçılmadan kaçınmak için bobin kafasını sabitlemek için kullanılır.
Bu tür bir bağlama makinesi, Stator Head Lacing Machine , sadece bir bağlama iğnesi ve diğer tarafa takılan makinelerden daha basit olan, bir tarafı bir arada olan, stator kafasını birleştirir. Daha küçük stator üretimi ve küçük çıktı ile stator üretimi için uygundur.
Aynı zamanda daha yüksek yeterlilik oranına sahiptir: temel yeterlilik oranı ≥% 98,5, yeniden işleme sonrasında, oran ≥% 99,5.
Güvenliği sağlamak için, operatörlerin her iki elinizle çalışırken ve çalıştırırken ayakta durmaları gerekir.
(3) Ana Özellikler
1. Stator dikey olarak yükleniyor;
2. PLC programlama;
3. Tek iğne ve tek taraflı otomatik bağlama;
4. İğne aktarımı ve kancalama, servo sistem tarafından kontrol edilir;
5. Mili frekans hızı kontrolünü benimser;
6. Yuva bağlama, aralık bağlama ve fantezi bağlama ile yuva, insan-makine arayüzünde ayarlanarak sağlanabilir;
7. Özellikle çok ebatlı, düşük çıkışlı veya daha fazla kurşun stator sargılı bağlama için geçerlidir.
Tek iğneli, küçük çıkışlı farklı statorların üretimi için uygundur.
(4) OEM / ODM
Şirket ağırlıklı olarak motor üretimi için makine ve ekipman üretiyor. Ürünlerimiz ağırlıklı olarak otomatik sarma makinesi, slot yalıtım makinesi, bobin kafası bağlama makinesi, bobin takma makinesi, şekillendirme makinesi ve insulaiton şekillendirme makinesi, vb Ürünler ve üretim müşterinin isteği olarak vardır. Garanti süresi boyunca, teslimattan 1 yıl sonra mühendislerimiz ücretsiz teknik destek sağlayacaktır. Ayrıca, yurtdışı sonrası servis mevcuttur.
Parlak bir kariyer yaratmak için müşterilerin farklı ihtiyaçlarını karşılamak üzere "ilerleme, teknoloji ve dünyaya ilerleme ile aynı anda, bilgelik ve insanlık yönüyle" güvenli, profesyonel ve verimli bir hizmet anlayışındayız.
(5) Üretim Hattı Profili
Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile SMT AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.
(6) Şirket Profili - Suzhou Akıllı motor Ekipmanları Manufacturing Co, Ltd
Suzhou Akıllı Motor Equipment Manufacturing Co, Ltd Ar-Ge konusunda uzmanlaşmış bir yüksek teknoloji önemli işletmeler biridir, üretim ve Çin'de motor üretimi için ekipman satış yanı sıra dünyaya ihraç ediyor. Şirket şu anda yaklaşık 20.000 metrekare ve yüzlerce gelişmiş üretim ve test ekipmanları ile 30'dan fazla mühendis ve teknisyen dahil olmak üzere yaklaşık 150 çalışanı var.
