Multi Layer Automatic Coil Winding Machine for Micro Pump Motor

Mikro Pompa Motoru için Çok Katmanlı Otomatik Bobin Sarma Makinesi

  • Vurgulamak

    Otomatik bobin Sarma Makinası

    ,

    Otomatik tavan Fan Sarma makinesi

  • İsim
    Mikro Pompa Motoru için Çok Katmanlı Otomatik Bobin Sarma Makinesi
  • Renk
    Beyaz
  • Yüksüz Hız
    ≤1500r/dak
  • El ilanı
    200 mm
  • Transfer Numarası
    2-6 adet
  • Boyut
    (U)1500*(G)1200*(Y)2100mm
  • sarma kafası
    8 adet
  • Hava basıncı
    ≥0.45MPa
  • Transfer Mesafesi
    ≥170mm
  • Otomatik Sınıf
    Yarı Otomatik
  • Menşe yeri
    Çin
  • Marka adı
    SMT
  • Sertifika
    ISO9001/SGS
  • Model numarası
    SMT-DR08
  • Min sipariş miktarı
    1 Set
  • Fiyat
    Negotiable
  • Ambalaj bilgileri
    Kontrplak kutu veya sadece gereği olarak yapmak.
  • Teslim süresi
    1-3 Ay
  • Ödeme koşulları
    T / T, L / C
  • Yetenek temini
    1 adet / 1-2.5 ay

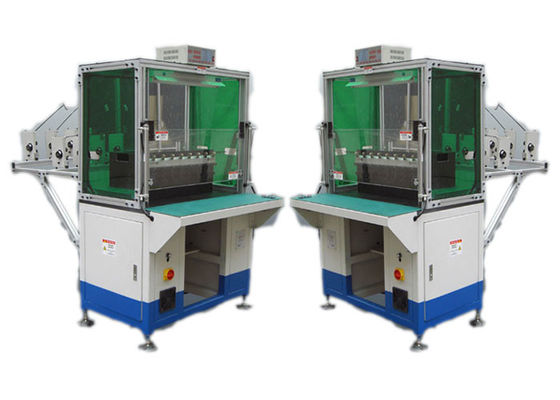

Mikro Pompa Motoru için Çok Katmanlı Otomatik Bobin Sarma Makinesi

Mikro Pompa Motoru için Çok Katmanlı Otomatik Bobin Sarma Makinesi





1. 100 çeşit tel sarma tekniğini önceden ayarlayabilir, bunları okumak kolaydır;
2. Otomatik olarak tel yerleştirme işlevi, ayarın ardından tel sarma tekniğini tamamlayabilir;
3. Sarma gerilimi, sarma, yerleştirme, bekleme modunu ayarlamak için iki yönlü Mitsubishi manyetik gergiyi benimser;
4. Hızlı değiştirme takımları;
5. 3 set Japan Panasonic servo motora (1X1KW, 2X1.5KW), en son OMRON PLC serisine sahiptir, Japan Pro-face 10.4 renkli dokunmatik ekran ve MITSUBISHI gergi ile donatılmış, kararlı ve güvenilir hesaplama ilişkisine sahiptirler, tel sarma tekniği ayarlamak için esnek olun ve çeşitli arıza gösterimi ve akustik-optik alarma sahiptir.
6. Pnömatik bağlantı parçaları, ünlü ithalat bantlarını kullanır.



(1) Ana Teknik Parametre



modeli DR08
Tel Çapı 0.08-0.8mm
Yüksüz Hız ≤3000r/dak
sarma kafası 8 adet
çerçeve çapı 20-120mm
Maks. Aktarım mesafesi ≤250mm
Hava basıncı ≥0.4MPa
Güç kaynağı 220V/50/60Hz 0.75Kw
Ağırlık 850kg
Boyut (U)1500*(G)1200*(Y)2100mm



(2) Bu makinenin çalışma adımları


Yaklaşık 1000 adet/8 saat, bu sadece kaba bir fikirdir, armatür yuvalarının numarasına ve dönüş numarasına bağlıdır.
Mekik üzerindeki armatürü manuel olarak yükleyin, BAŞLAT düğmesine basın, mekik armatürü sarma konumuna getirecek ve otomatik sarma, indeksleme ve tel kesme işlemi tamamlandıktan sonra, mekik bitmiş armatürü sarma konumundan çıkaracak, operatör bitmiş armatürü boşaltacaktır , bir döngü tamamlandı.

(3) Makine ana işlevi ve özelliği


Sarma takımı: her makinede bir takım sarma takımı ve üç dikey sarma formu vardır.
Tüm takım seti değiştirilebilir ve yaklaşık 15 dakika sürer.
Döner tabla iki istasyon yapısıdır.Transfer formunu döndürmek ve indekslemek için servo sistemi benimser.
Aynı anda üç telin sarılmasına izin verin.
Ana mil servo motor tarafından kontrol edilir.Bobin dönüş sayısı doğruluğu ±1 turdur.
Çalışma dönüş hızı ayarlanabilir.Makinede belirgin bir titreşim ve gürültü yoktur.
Emaye hasarı ve tel çıtçıt içermez.Bakır tel bittiğinde makine otomatik olarak duracaktır.
PLC dönüş numarasını, sarma hızını, takım batık yüksekliğini, takım batık hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesicinin X veY mili servo sistemi benimser.Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım battı servo sistemi benimser.Takım batırmanın maksimum segment sayısı 6'dır.



(4)OEM/ODM Profili


Deneyimli mühendislerden, yetenekli profesyonellerden, mükemmel ekipmandan, sıkı üretim süreci kontrolünden ve geniş kapsamlı hizmet ağından tam olarak yararlanarak, müşterilerimize elektrik motoru üretimi için optimize edilmiş bir çözüm sunmaya adadık.Şimdiye kadar, Çin'deki büyük pazar payı dışında, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran gibi dünya ülkelerine makine ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi servis sonrası.



(5) Üretim Hattı Profili



İyi hizmet, profesyonel ekip ve güvenilir kalite ile SMT, müşteriye farklı türde AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirmesi, üretim bilgisi, personel eğitimi de dahil olmak üzere Anahtar Teslim projelendirme hizmeti sunmaktadır. ve komple anahtar teslimi proje.



(6) Hakkımızda


Suzhou Smart motor Equipment Manufacturing Co., Ltd, Çin'de motor üretim ekipmanları tasarlama, üretme ve satma konusunda uzmanlaşmış yüksek teknoloji anahtar kuruluşlarından biridir.Şirketin şu anda yaklaşık 20.000 metrekarelik inşaat alanı ve yüzlerce gelişmiş üretim ve test ekipmanı seti ile 30'dan fazla mühendis ve teknisyen de dahil olmak üzere yaklaşık 150 çalışanı var.Artık ev aletleri motoru, endüstriyel orta ve küçük motorlar, pompa motoru, döner kapı motoru ve otomobil motoru vb. gibi AC motorlar için tam üretim hattı (bobin sargısından bir statorun nihai oluşumuna kadar) tasarlama ve üretme konusunda niteliklidir. 2012, SMT, ISO9001: 2000 Kalite Yönetim Sistemi sertifikasını geçti.
