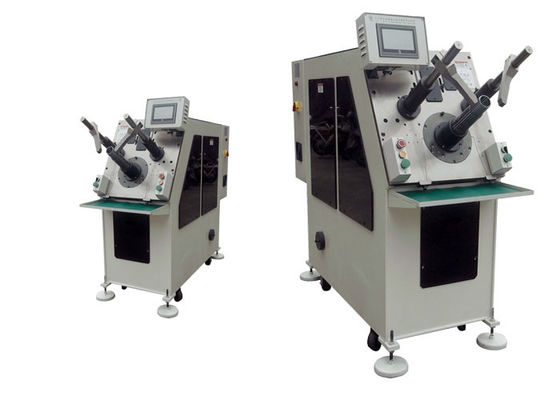

Motor Stator Slot Winding / Coil Inserting Machine ( Servo / Horizontal )

Motor Stator Yuvası Sarma / Bobin Takma Makinası ( Servo / Yatay )

  • Vurgulamak

    Bobin Yerleştirme Makinesi

    ,

    Stator Sargı Takma Makinesi

    ,

    Yatay Stator Bobini Takma Makinesi

  • İsim
    Motor Stator Yuvası Sarma / Bobin Yerleştirme Makinesi ( Servo / Yatay )
  • Stator Kimliği
    20-100mm
  • Stator dış çapı
    ≤160mm
  • Takım seyahati
    3-10mm
  • çalışma istasyonu
    bir
  • Uygun Tel
    Bakır/Şap Teli
  • Renk
    Beyaz
  • Yuva numarası aralığı
    8~48 yuva
  • Menşe yeri
    Çin
  • Marka adı
    SMT
  • Sertifika
    ISO / SGS Audit
  • Model numarası
    SMT-k90
  • Min sipariş miktarı
    1 Set
  • Fiyat
    Negotiable
  • Ambalaj bilgileri
    Kontrplak kutu plastik torba ile.
  • Teslim süresi
    31-65 gün
  • Ödeme koşulları
    T / T, L / C
  • Yetenek temini
    1 adet / 31-65 gün

Motor Stator Yuvası Sarma / Bobin Takma Makinası ( Servo / Yatay )

Motor Stator Yuvası Sargı / Bobin Takma Makinesi (Servo / Yatay) SMT - K90

Bu tip stator bobini yerleştirme makinesi, bobin ve kama veya bobin ve kama yuvasının ortasına bir seferde statora sokulabilir; kama besleme bt step motor yapılacaktır, ve bobin ve kama eki servo sistemi ile; insan-makine arayüzünde farklı parametre ayarlanabilir; hız ve besleme modu, farklı slot doldurma oranına ve farklı tipteki tellere göre elde edilebilir, tedarik ettiğimiz her makine, otomatik slot takozu için program yapma seçeneği sunar. Takım değiştirerek farklı boyuttaki stator üretimi gerçekleştirilebilir.

(1) Ana Teknik Veriler

model SMT-K900 SMT-FDK90
Stator kimliği Φ20 ~ Φ100mm Φ20 ~ Φ100mm
Stator OD ≤Φ160mm Φ30 ~ Φ160mm
Yığın yüksekliği ≤120mm 10 ~ 110 mm
Kalıp seyahat ≤70mmn --------------------------
Uygun tel bakır veya alüminyum tel bakır veya alüminyum tel
Yuva numarası aralığı 8 ~ 48 yuva 8 ~ 48 yuva
Güç kaynağı 380V / 50 / 60Hz 3Kw 380V / 50 / 60Hz 3Kw
Ağırlık ≈850Kg ≈650Kg
boyut (L) 1800 Boş x (W) 650 x (lH) 1700mm (L) 1800 Boş x (W) 650 x (lH) 1700mm

(2) Uygulama

Ürünler esas olarak yeni enerji otomobil motoru, servo motor, jeneratör, üç fazlı motor, pompa motoru, kompresör motoru, ev aletleri motoru ve diğer indüksiyon motorlarında uygulanır. Bir dünya lideri olarak, stator ve rotor çekirdeği montajı, yuva yalıtımı, otomatik sarma, otomatik yerleştirme, otomatik kaynaştırma, otomatik reçine emdirme ve statorun farklı boyut ve slot şekilleri için diğer motor üretim teknolojilerinde belirgin avantajlara sahibiz.

Uluslararası ticarete odaklanarak, markanızı küresel pazarda daha rekabetçi kılan temel unsur olan ürün kalitesi ve hizmetine öncelik verdik. Makineler, bileşenler veya OEM ürünleri arıyorsanız, SMT motor Donanımı en güvenilir partneriniz olacaktır.

Saygın şirketiniz ile tedarikçi, ortak ve arkadaş olarak uzun bir iş ilişkisi kurmaya hazırız. Sizi dünya çapında sıcak bir şekilde karşılarız.


(3) Makine Ana Karakteristiği

Farklı tasarıma veya farklı boyuttaki yuvalara özgü özel bir tasarımdır; yalıtım kağıdı yerleştirmeyi bir defada tamamlayabilir; çeşitli veya farklı büyüklükteki yuvalara yerleştirilirken, çevreye otomatik ayar, otomatik kesme kağıdı, otomatik kenarlama ve otomatik yerleştirme; kağıt beslemek ve genişliğini çözmek için servo kağıt yerleştirme makinesini kullanın; kişilerarası arayüz setleri gerekli özel parametre; kalıp şekillendirme otomatik olarak farklı boyutlarda yuvaya ayarlanabilir; basit çalışma, düşük gürültü, hızlı hızlı ve yüksek otomatik özellik ile karakterizedir.
Ekipman, gerekli bilgileri ayarlayabilen ve görüntüleyebilen dokunmatik ekran olarak da adlandırılan programlanabilir terminali kullanır, kullanımı ve güvenilirliği kolaydır.

(4) OEM / ODM

Yenilikçi teknik ekip, her müşterinin benzersiz gereksinimini karşılamak için mükemmel eksiksiz teknik çözümler sunar;
Özel satış sonrası ekibi ve mühendisleri müşterinin tüm satış sonrası sorunları çözmek için üstün kalite, hızlı satış sonrası hizmet kapıdan kapı;
Geniş yayılmış yurtiçi satış sonrası servis hizmeti şebeke istasyonları ve denizaşırı ajanslar, güçlü satış sonrası hizmet sağlar;
Çoklu iletişim yöntemleri ve tam zamanlı müşteri hizmetleri personeli, müşterinin satış sonrası ezmelerini 24 saat erteler.

(5) Üretim Hattı Profili

Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile SMT AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.

Makine aynı anda bobin ve kama yerleştirir, bobin yerleştirme, servo motor sistemi ve değişken frekanslı motorla kama yerleştirme ile kontrol edilir.
HMI tarafından kontrol edilir ve makine otomatik olarak arıza tespit edebilir.
Bu makine, sabit kalınlığa ve sabit genişliğe sahip Polyester Film kama rulosu malzemesi için uygundur (genişlik ve kalınlık ölçüsü müşteri tarafından sağlanır)
Kama besleme, motor, besleme uzunluğu, kesme, şekillendirme, ekleme yuvası sayısı ile ayarlanabilir.
Hem bakır tel hem de alüminyum tel uygulanabilir.
Üretim kapasitesi ≤25s / set (yardımcı çalışma için theman-saatleri hariç)
Bakır tel için birincil kalifikasyon oranı ≥% 97.5, tekrar işlendikten sonra, oran ≥% 99,5

(6) Hakkımızda

Suzhou Akıllı motor Equipment Manufacturing Co, Ltd tasarım, üretim ve Çin'de motor üretim ekipmanları satan uzmanlaşmak yüksek teknoloji önemli işletmeler biridir. Şirket şu anda yaklaşık 20.000 metrekare ve yüzlerce gelişmiş üretim ve test ekipmanları ile 30'dan fazla mühendis ve teknisyen dahil olmak üzere yaklaşık 150 çalışanı var. Şimdi ev aletleri motoru, endüstriyel orta ve küçük motorlar, pompa motoru, döner kapı motoru ve otomobil motoru vb. Gibi AC motorlar için tam üretim hattı (bobin sargısından statorun son şekillenmesine kadar) üretim ve üretimine yönelik olarak nitelendirilmiştir. 2012, SMT ISO9001: 2000 Kalite Yönetim Sistemi sertifikasını geçti.
