Araba Jeneratör Alternatör SMT için Elektrik Motor Sarma Makinesi - LR100 /
LR200
1. Servo motor kontrollü flyer, atlama ekseni, tel tutucu, transfer aracı ve döner tabla ekseni.
2. Döngü süreleri optimize edildiğinden seri üretime uygundur.
3. Kalıcı olarak sızdırmaz yataklara sahip bobin formu stabilizatörü.
(1) Ana Teknik Veriler
modeli |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| sarma kafası | 1 1 1 1 | 2 | 2 |
| Tel Çapı (mm) | 0,3~1,0 0,3~1,0 0,3~1,2 0,3~1,2 0,3~1,2 | 0,2~1,0 | 0,2~1,0 |
| Boşaltma Hızı | ≤2500r/dak ≤2500r/dak ≤2500r/dak ≤2000r/dak | 3000 | 3000 |
| Yığın Yüksekliği | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Sargı Hassasiyeti | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Güç kaynağı | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Hava basıncı | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Ağırlık | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Boyut (U×G×Ycm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) Uygulama
Bu makine 2 kutuplu, 4 kutuplu ve 6 kutuplu bobin sarımı için uygundur.
(3) Makine ana işlevi ve özelliği
Sarma takımı: her makinede bir takım sarma takımı ve üç dikey sarma formu vardır.
Tüm takım seti değiştirilebilir ve yaklaşık 15 dakika sürer.
Döner tabla iki istasyon yapısıdır.Transfer formunu döndürmek ve indekslemek için servo sistemi benimser.
Aynı anda üç telin sarılmasına izin verin.
Ana mil servo motor tarafından kontrol edilir.Bobin dönüş sayısı doğruluğu ±1 turdur.
Çalışma dönüş hızı ayarlanabilir.Makinede belirgin bir titreşim ve gürültü yoktur.
Emaye hasarı ve tel çıtçıt içermez.Bakır tel bittiğinde makine otomatik olarak duracaktır.
PLC dönüş numarasını, sarma hızını, takım batık yüksekliğini, takım batık hızını ve sarma yönünü ayarlayabilir.
Tel fahişe ve tel kesicinin X veY mili servo sistemi benimser.Köprü telinin ve kurşun telin uzunluğunu ayarlayabilir.
Takım battı servo sistemi benimser.Takım batırmanın maksimum segment sayısı 6'dır.
(4)OEM/ODM Profili
Deneyimli mühendislerden, yetenekli profesyonellerden, mükemmel ekipmandan, sıkı üretim süreci kontrolünden ve geniş kapsamlı hizmet ağından tam olarak yararlanarak, müşterilerimize elektrik motoru üretimi için optimize edilmiş bir çözüm sunmaya adadık.Şimdiye kadar, Çin'deki büyük pazar payı dışında, ABD, İtalya, Avustralya, Hindistan, Brezilya, Meksika, Türkiye, Tayland, Vietnam, İran gibi dünya ülkelerine makine ihraç ediyoruz ve makinelerimiz büyük itibarı paylaşıyor. Bunun için müşteriler arasında dayanıklı, güvenilir performans, uygun fiyat ve iyi servis sonrası.
(5) Üretim Hattı Profili
İyi hizmet, profesyonel ekip ve güvenilir kalite ile SMT, müşteriye farklı türde AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirmesi, üretim bilgisi, personel eğitimi de dahil olmak üzere Anahtar Teslim projelendirme hizmeti sunmaktadır. ve komple anahtar teslimi proje.
(6) Fabrikamız Hakkında

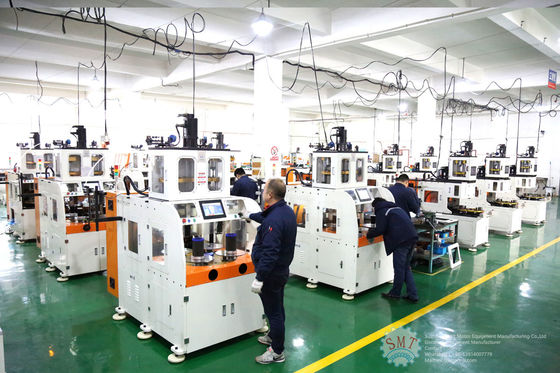

Yangtze Nehri Deltası'ndaki güzel bir sanayi şehri olan Suzhou'da bulunan Smart, asenkron motor makinelerinin Ar-Ge, üretim ve satışında uzmanlaşmıştır.Suzhou fabrikasında üretilen makinelerimiz ağırlıklı olarak çamaşır makinesi motoru, klima motoru, pompa motoru, bobin motoru, üç fazlı motor, fan motoru ve kompresör motoru gibi asenkron motorlara uygulanmaktadır.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
