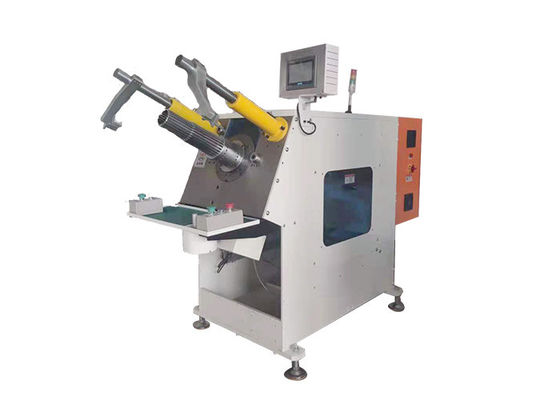

Soğutma Fanı Motor Bobini Takma Makinesi Hızlı Takım Değiştirme Sarma Takma
Bobin Yerleştirme Makinesi SMT-QX16, yükseltilmiş daha basit yapıya sahip hızlı takımlama ile karakterizedir.
(1) Bobin Yerleştirme Makinesinin Teknik Parametreleri
Soğutma Fanı Motor Bobini Takma Makinesi Hızlı Takım Değiştirme Sarma Takma | |
modeli |
SMT-QX16 |
stator kimliği |
Φ20~Φ100mm |
stator dış çapı |
≤Φ160mm |
yığın yüksekliği |
≤120mm |
Takım seyahati |
≤70mm |
Uyumlu tel |
Cu / AL |
Yuva numarası aralığı |
24~48 yuva |
Güç kaynağı |
380V/50/60Hz 6.5Kw |
Ağırlık |
≈1150Kg |
Boyut |
(U)2380×(G)1280×(Y)1700mm |
(2) Bobin Yerleştirme Makinesinin Ana Özellikleri
A. Kama ve bobin otomatik olarak statora takılır;
B. Bobini itmek için servo motoru benimsemek;bobin ön itme fonksiyonu ile;
C. Kama deposuna kağıt kesmek servo motor tarafından tahrik edilir;hız ayarlanabilir;
D. Kağıt yuvasını yuvaya, aralık yuvasına veya atlama yuvasına beslemek için servo motoru benimsemek;kama kağıt uzunluğu ayarlanabilir;
E. Takım ve kama kesici kısım modüler olacak şekilde tasarlanmıştır, bir kez birlikte değiştirilebilir;
F. PLC kontrolörü, arıza teşhisi fonksiyonu ile arıza konumunu tespit edebilir;
G. Ön besleme kağıt cihazı ile donatılmıştır ve kağıt uzunluğunun tutarlılığını karşılar;
H. Bobini itme hızı, farklı tel boyutuna göre ayarlanabilir;
I. Operatör ayakta dururken çalışır;
J. Makineyi iki elle çalıştırmak için düğmeye basmak;
K. Değiştirme süresi: ≤10mins;
(3) Bobin Yerleştirme Makinesinin Ana Tahsisi (standart)
PLC Kontrolörü: INOVANCE (Çin);
Servo motor sistemi: YENİLİK (Çin);
Sensör elemanı: OMRON(Japonya), AUTONICS(Kore);
Diğer elektrikli elemanlar: SCHNEIDER(Fransa), IDEC(Japonya), Delixi (Çin);
Vidalı mil: HIWIN (Tayvan)
Rulman: NSK(Japonya), SKF(İsveç);
Pnömatik eleman: AirTAC(Tayvan);
Hava kaynağı basıncı: 0,5~1MPa;
Güç: 3 Kw;(gerçek konfigürasyona göre)
Güç Kaynağı: 3 fazlı 380V/50Hz;
Ağırlık: ≈1000Kg;
Ref için boyut(mm): (L)1800×(G)1000×(H)1600;
(4) Hizmetler
Sarma makinesi, Bobin Takma Makinesi vb. gibi farklı endüksiyon motorları üretimi için makineler geliştirmeye ve üretmeye odaklanıyoruz.
Müşterinin özel isteği dışında tasarım ve imalat standarttır.Örneğin, şekil tasarımı, tahsis ve renk vb.özelleştirilebilir.Ayrıca, gerektiğinde müşteri sitesinde makinelerin yerleşimini düzenlemeye yardımcı olabiliriz.
Mühendislerimiz müşterilere profesyonel teknik destek sağlayacaktır.Bir yıllık garanti süresi içinde, değiştirilmesi gereken bazı destek ve parçalar ücretsiz olacaktır.
Yurtdışı servis sonrası da mevcuttur.Müşterinin yardımımıza ihtiyacı olursa, satış sonrası mühendislerimiz en kısa sürede müşterinin yerinde olacaktır.
Müşterilerimizin farklı ihtiyaçlarını karşılamak ve parlak bir kariyer yaratmak için "akıl ve insani gelişme, teknoloji ve ilerleme ile aynı anda dünyaya doğru" güvenli, profesyonel ve verimli bir hizmet anlayışı içerisindeyiz.
(5) Üretim Hattı Önerisi
İyi hizmet, profesyonel ekip ve güvenilir kalite ile SMT, müşterilere çeşitli motor üretimi için farklı türde ekipmanlar sunmaktadır.Sarma işleminden son şekillendirme işlemine kadar bir set makine veya tüm üretim hattı olabilir.Bu nedenle, özellikle tüm üretim hattını isteyen müşteri için, motor maliyet değerlendirmesi, üretim bilgisi, personel eğitimi, hatta komple anahtar teslimi proje dahil olmak üzere üretim teknik danışmanlık hizmeti ve Anahtar teslim projelendirme hizmeti sağlayabiliriz.
(6) Ayrıntılar Gösterisi
