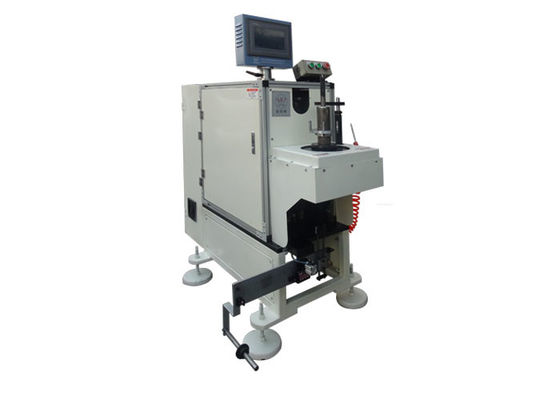

Automatic Stator End Coil Lacing Machine

Otomatik Stator Sonu Bobin Bağlama Makinesi

  • Vurgulamak

    Bobin Tel Bağlama Makinesi

    ,

    endüksiyon motor sarma makinesi

    ,

    Otomatik Stator Bağlama Makinesi

  • İsim
    Tek Taraflı Asenkron Motor Stator Bobini Sarma Bağlama Makinesi
  • Ağırlık
    710kg
  • makine boyutu
    (U)1000*(G)600*(Y)1250mm
  • bağcık modu
    Yuvaya göre yuva/ Aralık Yuvası
  • g Bağlama Hızı
    yaklaşık 0,55s/s
  • Garanti
    Bir yıl
  • Menşe yeri
    Çin
  • Marka adı
    SMT
  • Sertifika
    ISO / SGS Audit
  • Model numarası
    SMT - DB100
  • Min sipariş miktarı
    1 Set
  • Fiyat
    Negotiable
  • Ambalaj bilgileri
    Stator bağlama makinesi ahşap kutu ile doludur.
  • Teslim süresi
    2,5 - 3,7 ay
  • Ödeme koşulları
    T/T, L/C
  • Yetenek temini
    1 / 2.5 - 3.6 ay

Otomatik Stator Sonu Bobin Bağlama Makinesi

SMT - DB160 Tek Taraflı İndüksiyon Motor Stator Bobini Sarma

Stator, tek kafalı Bobin Sarma Bağlama Makinesi üzerine dikey olarak yüklenir; PLC programlama; tek iğneli ve tek taraflı otomatik bağlama; iğne transpozisyonu, kancalama servo sistemi tarafından kontrol edilir; mili frekans hız kontrolünü benimser; Yuva bağlama, intercal bağlama ve fantezi bağlama ile yuva, insan-makine arayüzü bağlamada ayarlanarak sağlanabilir; Özellikle çok boyutlu, düşük çıkışlı veya daha fazla kurşun stator sargısına uygulanır.

(1) Ana Teknik Bilgiler

model DB100
Yığın Yüksekliği 80-160mm
Stator kimliği 40-120mm
Stator OD ≤180mm
Bobin yüksekliği ≤50mm
Bağlama modu Slot / aralık yuvası / Fantezi bağcık ile yuva
Bağlama hızı 0.8s / s hakkında
Güç kaynağı 220V / 50 / 60Hz 2Kw
Ağırlık 700kgs
Makine boyutu (L), 1000 * (B) 600 (* H) 1250mm

(2) Avantajı

Bu makine servo tahrik sistemi, CNC kontrol tasarımı ve HIM programını benimser.

Endeksleme, servo sistem tarafından tahrik edilir. Yuva bağlama, aralık bağlama ve fantezi bağlama gibi farklı bağlama modu ayarlanabilir.

Ana iş mili servo kontrol sistemini kullanır. Dönüş hızı ayarlanabilir.

Servo sistemle çalışan iki iğne aynı anda üst ve alt bobinler.

Makine otomatik olarak iplik besleyebilir ve dişi kesebilir. Bir düğüm bağlamaya gerek yoktur.

Takım değişimi hızlı ve kullanışlıdır. Stator yığını uzunluk aralığı 50-130 mm'dir.

Bağlanma gerginliği ayarlanabilir,

Üretim kapasitesi ≤1s / yuvası.

Bakır tel geçmeli ve tel emaye kırık olmamalıdır.

Birincil yeterlilik oranı ≥98,5%, yeniden işleme sonrası, oran ≥% 99,5

Onun makinesi güvenlik ızgarası koruma sistemini benimser. Operatörün çalışırken durması gerekir.

Makine güvenliği sağlamak için iki el aynı anda başlat düğmesine basar.


(3) Makine Ana Karakteristiği

1. Endüstriyel PLC, insan-bilgisayar arayüzü ve yatay çerçeve-yapı tasarımının uyarlanması, servo sistem makinesi bağlama etkisini doğru bir şekilde kontrol eder.

2. Slot-by-slot bağlama, aralık bağlama ve fantezi bağlama gibi farklı bağlama yöntemleri programlanabilir.

3. Bu makine, yüksek sargılı aşırı askıya sahip büyük stator için uygundur.

4. Takım stator hızlı yükleme ve boşaltma için hareketli ve elverişlidir, dolayısıyla işgücünü etkili bir şekilde azaltır.

(4) OEM / ODM

Şirket ağırlıklı olarak motorlu makine ve ekipman üretmektedir. Ürünlerimiz arasında otomatik sarma makinesi, bağlama makinesi, makine yerleştirme, şekillendirme makinesi, şekillendirme makinesi vb. Bulunmaktadır. Biz almak için en istikrarlı kalite ve müşteri hizmetleri ile elektromekanik tam otomatik fabrika üretim kapasitesini geliştirmek için yurtdışı ileri teknoloji ve süreçleri ve kurumsal irade kabul en büyük güven.

Parlak bir kariyer yaratmak için müşterilerin farklı ihtiyaçlarını karşılamak üzere "ilerleme, teknoloji ve dünyaya ilerleme ile aynı anda, bilgelik ve insanlık yönüyle" güvenli, profesyonel ve verimli bir hizmet anlayışındayız.

(5) Üretim Hattı Profili

Iyi hizmet, profesyonel ekibi ve güvenilir kalite ile SMT AC motor, DC motor, BLDC motor imalat teknik danışmanlık hizmeti ve motor maliyet değerlendirme, üretim know-how, personel eğitimi, ve anahtar teslimi komple proje.

(6) Suzhou Akıllı motor Ekipman İmalat Co, Ltd hakkında

Suzhou Akıllı motor Equipment Manufacturing Co, Ltd tasarım, üretim ve Çin'de motor üretim ekipmanları satan uzmanlaşmak yüksek teknoloji önemli işletmeler biridir. Şirket şu anda yaklaşık 20.000 metrekare ve yüzlerce gelişmiş üretim ve test ekipmanları ile 30'dan fazla mühendis ve teknisyen dahil olmak üzere yaklaşık 150 çalışanı var.
